CDI : Spoelen, pennen, kleuren en waarden

De CDI, prachtig stukje analoge techniek, waar meer onzin dan zin over geschreven is. En misschien valt dit ook wel onder onzin.... Waar gaat het om? Wel, het ene schema gaat uit van de draadkleuren, een ander van de pen nummers, een derde zegt dat je moet meten op die of die spoel. En natuurlijk zit je, volgen de bekende wet van Murphy, altijd met een verkeerde lijst voor je neus. En dan ben je weer een tijd aan het zoeken om lijst A te vertalen naar lijst B.

En dat was ik zat....

Daarom een tabelletje, met pennummers, draadkleuren, spoelnamen en weerstandswaarden.

Pen	Draadkleur	Spoelnaam	Meet vanaf pen	Weerstand
1	Lichtblauw	RH Low speed	5	95-116
2	Lichtblauw/Rood	RH High speed	5	81-99
3	Lichtblauw/Wit	LH Advanced Pulsor	5	185-225
4	Oranje	LH Low speed	5	95-116
5	Groen	Massa	-	n.v.t
6	Oranje/Rood	LH High speed	5	81-99
7	Oranje/Wit	RH Advanced Pulsor	5	185-225
8	Blauw	Source coil High Speed	9	77-95
	Volgens het Honda FSM zijn er twee typen CDI, en ook twee typen Stator, elk met een eigen waarde voor 9-5. (a) Lijkt het meest gebruikt te zijn.*
9(a)	Wit	Source coil Low Speed	5	387-473
9(b)	Wit	Source coil Low Speed	5	315-385

(* met dank aan Frans)

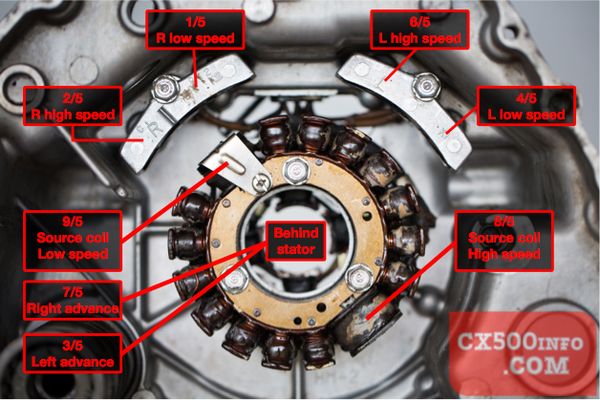

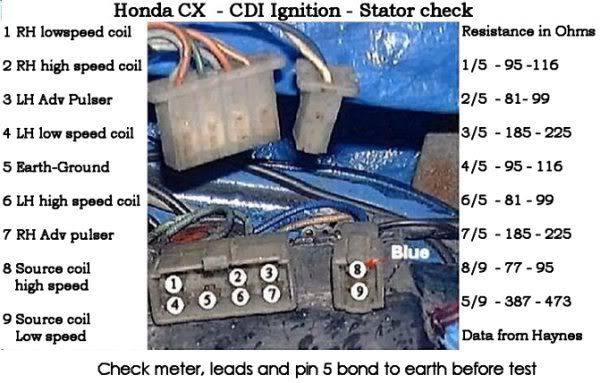

En voor degene die graag naar fraaie plaatjes kijken heb ik de onderstaande afbeeldinge ergens van het internet gehaald. Ik weet alleen niet meer waar....
